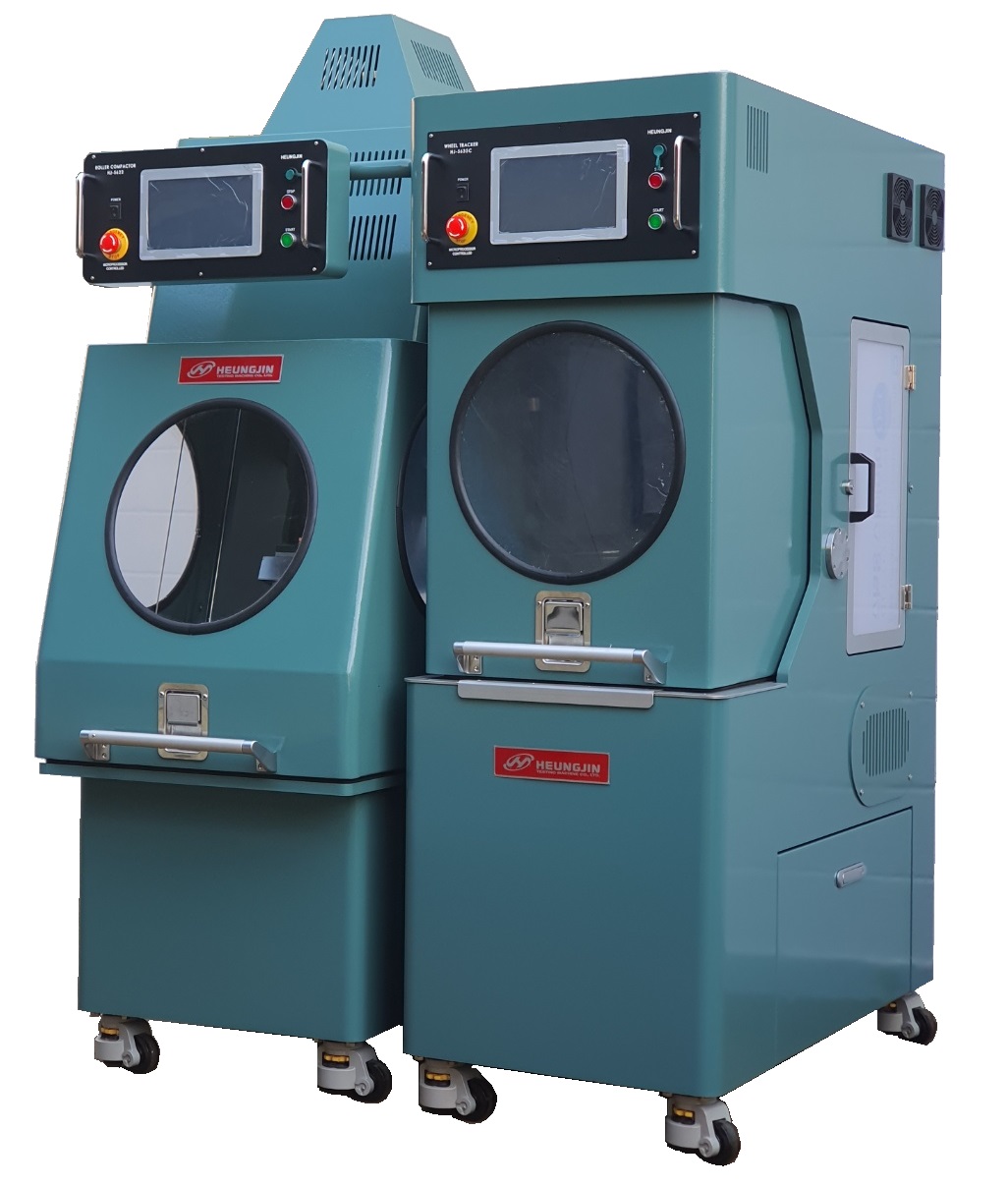

HJ-5630(흥진제)

바퀴 하중 Wheel Load	705 N
금형 크기 (mm) Mould Dimensions	300 x 300 x 50
휠 속도 Wheel Speed	20 ~ 30 cycles/min
슬래브 두께(mm) Slab Thickness	40 to 100 mm
홈 깊이 변환기 범위 Rut Depth Transducer Range	50 mm
온도 범위 Temperature Range	40 ~ 60 °C
전기 공급장치 Electrical Supply	220 V, 50/60 Hz, 13A
압축 공기 Compressed Air	7~10 bar, 600 L/min
크기 (mm) Dimensions (WxDxH)	650 x 1200 x 1870
Display	LED Touch Screen Panel

무게 (Kg)

Weight

400 Kg

< 관련 규격 >

- KS F 2374 아스팔트 혼합물의 휠트래킹 시험방법

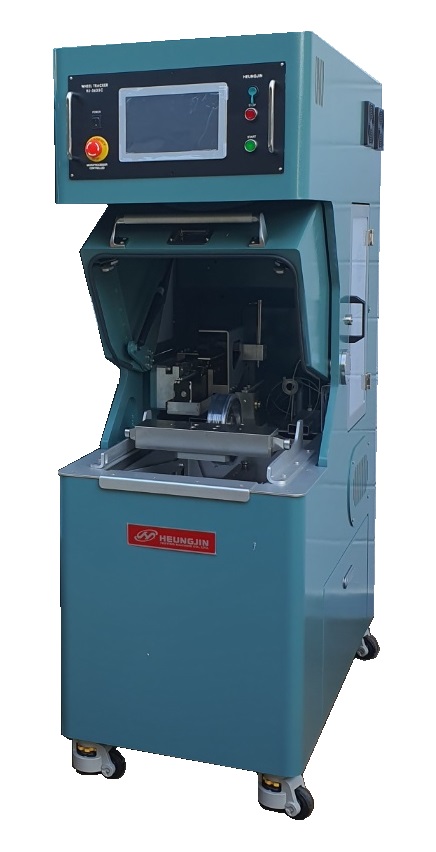

HJ-5630M

아스팔트 휠 트랙커(1연식)

테이블의 이동	230 ± 5 mm
사이클 주파수	분당 15~40Cycle 조절 가능
시험 프레임	알루미늄 합금
샘플 테이블	400 x 390 mm
장착 공간	500 x 400 x 180 mm

주행 하중

700 ± 10 N (EN 12697 - 22)

시료에 가하는 유효 하중 미세조정 가능

온도 조절

30 ~ 65 ± 1.0 °C

KS F 2374

아스팔트 혼합물의 휠 트래킹 시험방법

1)속도; 42±1 회/분

2)주행거리; 230±10 mm

3)온도; 60±2 ℃

4)주행하중; 686±10 N(628±15 kPa)

5)변형측정; 1,5,10,15,30,45,60 분(총왕복 2520회)

6)변형속도계산; 45-60분사이변형량을 15로 나누어 구한다

HJ-5630C(CRT-WTEN1/2/AUS)

휠 트래커 소형 장치 (Wheel Tracker Small Devices – 1 & 2 Arms)

적재 된 휠은 하중, 속도 및 온도의 특정 조건 하에서 샘플을 추적하며, 시험 도중에는 줄자의 발달을 지속적으로 모니터링합니다. 시험편은 실험실 압축기로 제조 한 슬라브 또는 고속도로에서 잘라낸 200mm 코어를 사용할 수 있다.
CRT-WTEN1 휠 트래커는 EN 12697-22의 소규모 장치용으로 지정된 절차 A와 B를 모두 수행합니다. 절차 A는 6 개의 시험편을 시험 할 것을 요구하며, 절차 B의 경우 두 개의 시편 만 시험해야하지만, 세로 깊이의 프로파일을 따라 더 많은 지점에서 깔창 깊이를 측정해야한다. 테스트 프로세스의 속도를 높이기 위해 CRT-WTEN2는 두 개의 시편을 동시에 테스트하도록 설계되었다.

< 특 징 >

• 최대 13 톤의 차축 하중이 있는 도로의 자재 테스트
• 압출 알루미늄 섹션으로 제작 된 까다로운 테스트 프레임
• 이중 유리 문의 일체형 온도 제어 캐비닛
• 40 ° C ~ 62 ° C 범위의 테스트 온도에 대한 PID 제어
• 시험편의 사전 테스트 온도 조절대
• CRT-WTEN2는 두 개의 시편을 동시에 시험
• Cooper Technology Roller로 압축 된 시편
• 압축기는 디몰딩없이 휠 트래커에 직접 전송 가능

• 폐쇄 루프 속도 제어
• 사용자에게 친숙한 Windows ™ 소프트웨어
• UKAS 공인 교정 인증서 제공

바퀴 하중

Wheel Load

700 / 520 N

금형 크기 (mm)

Mould Dimensions

305 x 305 mm (others available)

휠 속도

Wheel Speed

분당 26.5 회

슬래브 두께(mm)

Slab Thickness

40 to 100 mm

홈 깊이 변환기 범위

Rut Depth Transducer Range

50 mm

온도 범위

Temperature Range

40 ~ 60 °C

전기 공급장치

Electrical Supply

Single 220-240 Volts 50/60 Hz @ 13A

Dual 220-240 Volts 50/60 Hz @ 16A

압축 공기

Compressed Air

Dual 7-10 bar @ 600 L/min

크기 (mm)

Dimensions (WxDxH)

Single 1579 x 840 x 1740
Dual 1750 x 1090 x 1970

작업 필요공간 (mm)

Working space required (WxDxH)

Single 1680 x 1840 x 1940
Dual 1850 x 3090 x 2070

무게 (Kg)

Weight

Single 448 Kg
Dual 500 Kg

< 관련 규격 >

- EN 12697-22

- AST 01

- BS 598-110
